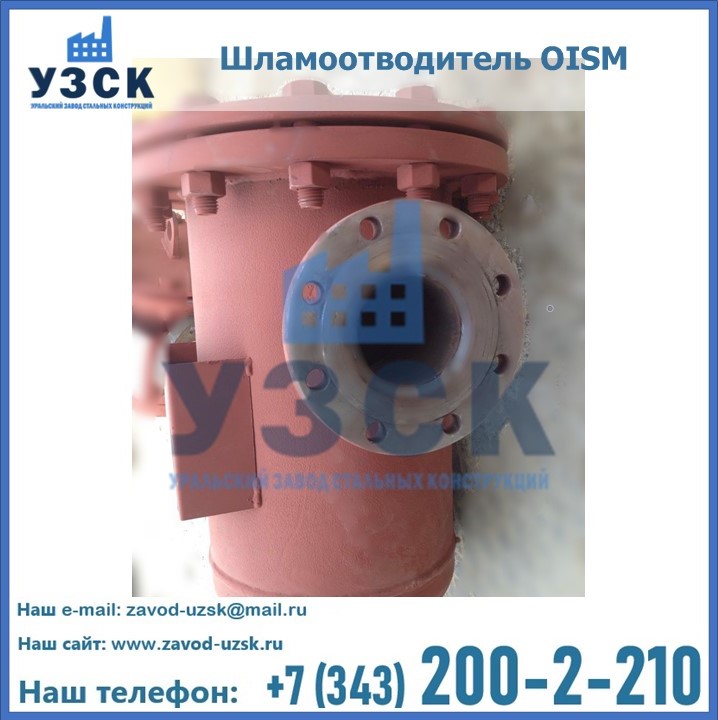

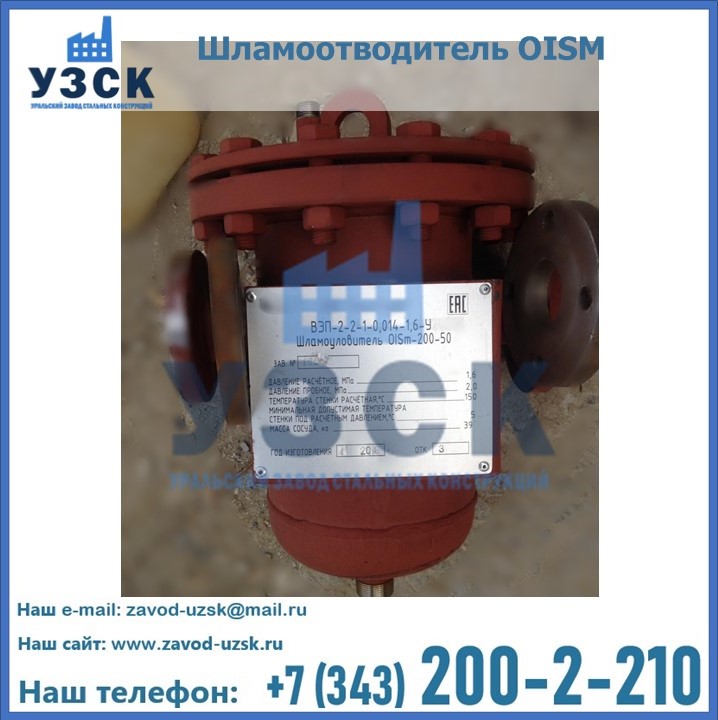

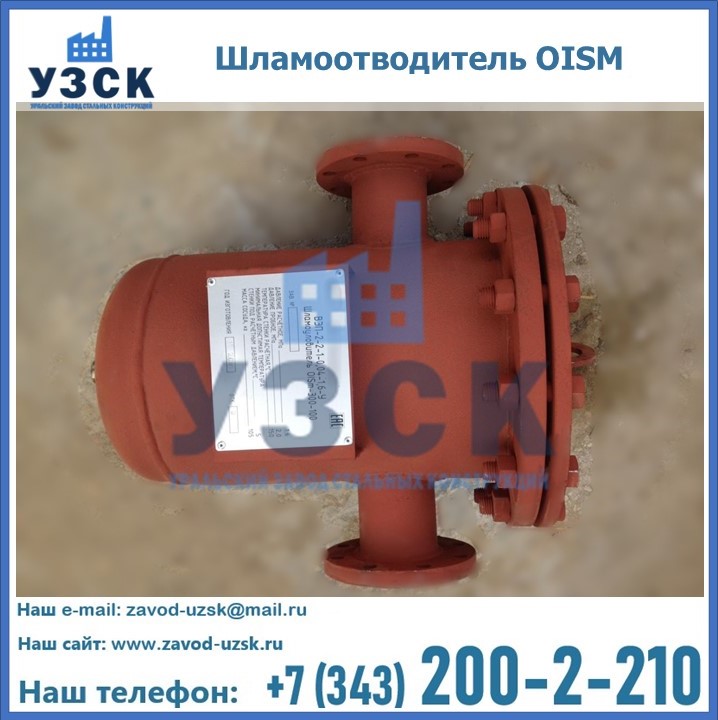

Устройство магнитных сетевых шламоотводителей OISm

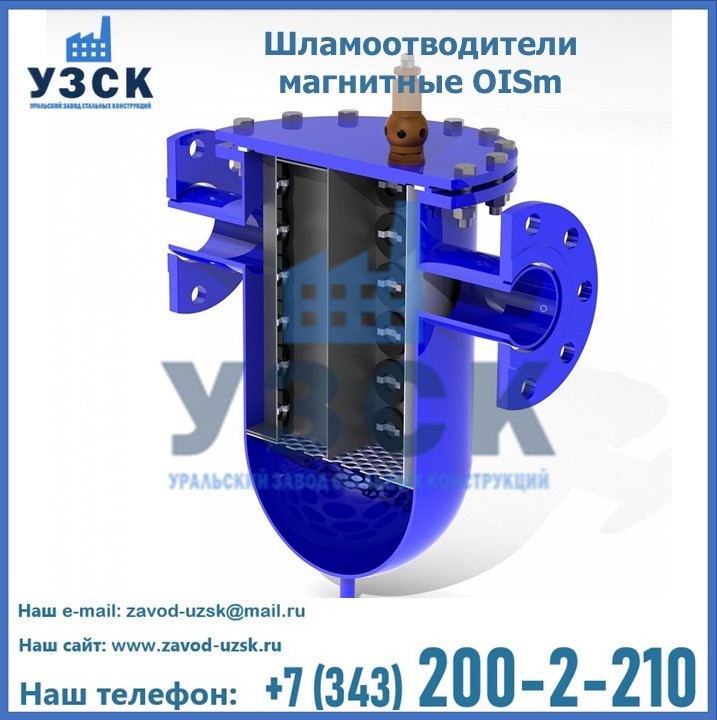

Шламоотводители магнитные OISm включает в себя цилиндрический корпус, верхняя часть которого оборудована входным и выходным патрубками. Внутри корпуса размещается съемный вкладыш, оборудованный перегородками. Нижняя часть перегородок опирается на съемную дырчатую пластину, кроме того, данные элементы оснащены плоскими магнитами. С помощью перегородок задаются направление и скорость потока среды, предназначенной для очистки. На отверстии выходного патрубка изнутри стоит сетчатый фильтр. Корпус шламоотводителя сверху закрыт плоской крышкой с воздушником. Снизу корпус оборудован шламовой камерой для отходов более крупной фракции и дренажным патрубком. Крышка корпуса, перегородки и сетчатый фильтр — это съемные элементы, благодаря чему, обеспечиваются легкость демонтажа и нетрудоемкая и тщательная очистка шламоотводителя.
В некоторых случаях шламоотводители данного типа могут иметь следующие маркировки: шламоотводители WaterPort, шламоотводители WPFS и шламоотводители WPFSm.
Принцип работы магнитных сетевых шламоотводителей OISm
OISm отличается компактностью, а принцип работы данного шламоотводителя предполагает последовательную трехступенчатую очистку водных потоков. На первом этапе осуществляется инерционное отделение наиболее крупных частиц. Происходит это за счет изменения скорости и направления потока при входе в шламоотводитель OISm, в результате чего, крупные фрагменты под воздействием силы тяжести попадают в шламовую камеру. На втором этапе очистки, вода, освобожденная от крупных частиц, направляется в специальный лабиринт, состоящий из перегородок с ферромагнитами, которые улавливают и захватывают фрагменты частиц, имеющих или приобретающих парамагнитные свойства в магнитном поле. Их размер составляет от 0,5 мкм и более. Частицы накапливаются на магнитах, в процессе чего, магниты тяжелеют и медленно спускаются в шламовую камеру, откуда, по мере накопления, производится их удаление через дренажный патрубок. Для загрязнений, не обладающих магнитными свойствами, предусмотрена третья ступень очистки. На данном этапе функционирует сетчатый фильтр, который улавливает оставшиеся после первых двух этапов частицы. Сетчатый фильтр размещается во внутренней части корпуса, непосредственно, перед выходным патрубком.
Особенности строения и эксплуатации шламоотводителей OISm
Конструкция шламоотводителя OISm предполагает приварной или фланцевый способ присоединения к системе трубопровода. Устройства с диаметрами равными Ду 25, 32 и 40 мм имеют входные и выходные приварные патрубки. Шламоотводители с Ду-50 и выше соединяются с трубопроводом при помощи фланцев. Верхняя часть корпуса, как говорилось выше, имеет съемную крышку, крепящуюся болтами и позволяющую проводить очистку корпуса. Периодичность очистки определяется с помощью разности показаний манометров. Если гидравлическое сопротивление шламоотводителя составляет 50кПа, то требуется проведение очистки всего устройства. Последовательность действий, для данной процедуры, следующая:
- перекрыть задвижки;
- открыть дренажный и воздушный краны;
- слить жидкость из корпуса;
- открыть верхнюю крышку корпуса и промыть струей воды фильтрующую и магнитную системы;
- собрать устройство в обратном порядке.
Технические характеристики шламоотводителей OISm

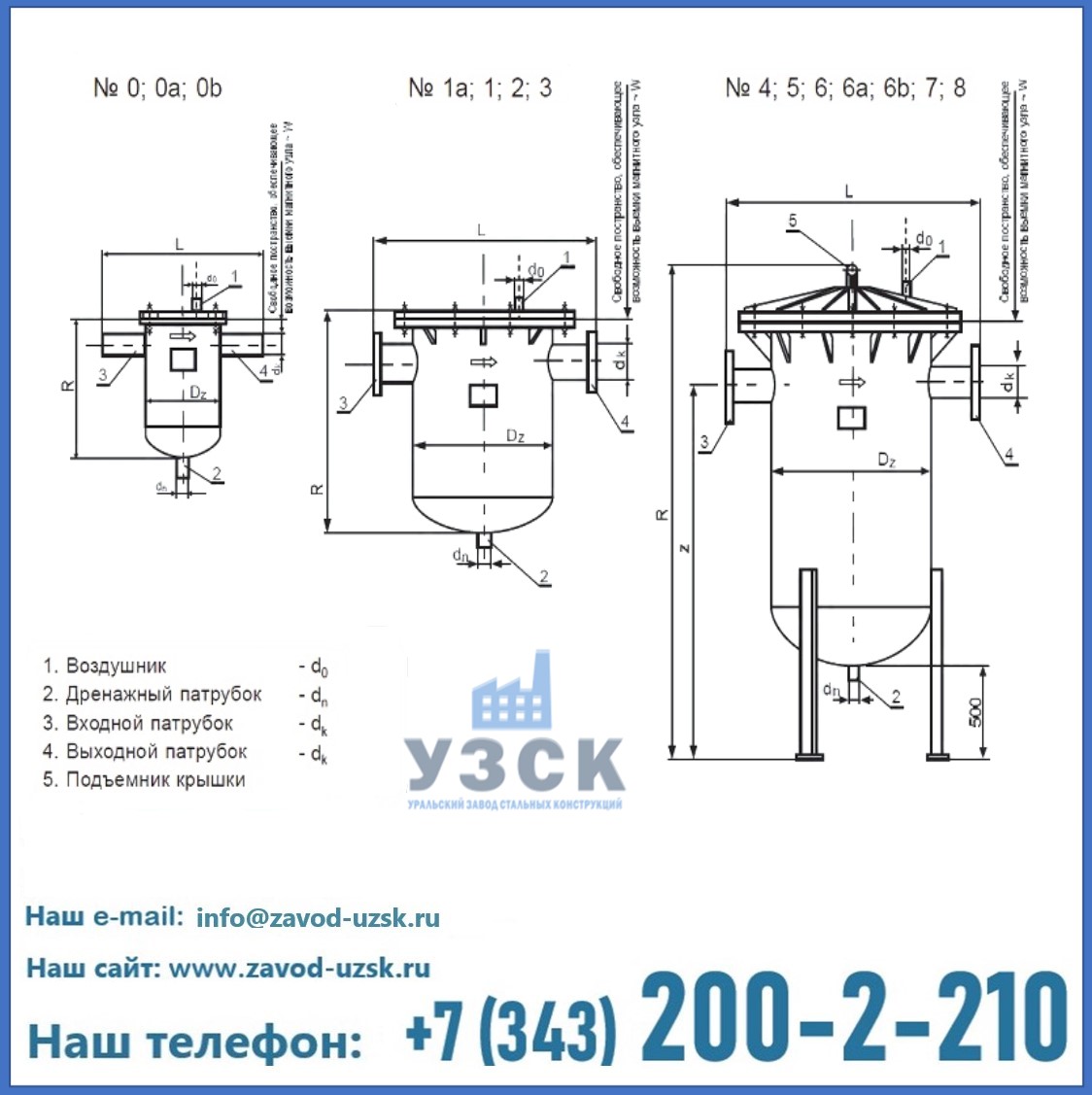

Марка шламоотводителя | Dz | Dk | R | L | Do | Z | Dn | ~W | расход (min/max) | Po | V | вес |
---|---|---|---|---|---|---|---|---|---|---|---|---|
[мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [м3/ч] | [бар] | [м3] | [кг] | |||
шламоотводитель OISm 150/25 | 159 | 33,7 | 290 | 350 | 3,8″ | — | 1″ | 250 | 1 / 2 | 16 | 0,005 | 15 |
шламоотводитель OISm 150/32 | 159 | 42,4 | 290 | 350 | 3,8″ | — | 1″ | 250 | 1,8 / 3,6 | 16 | 0,005 | 15 |
шламоотводитель OISm 150/40 | 159 | 48,3 | 290 | 350 | 3,8″ | — | 1″ | 250 | 3 / 6 | 16 | 0,005 | 15 |
шламоотводитель OISm 200/50 | 219 | 60,3 | 410 | 375 | 1,2″ | — | 1 1/4″ | 500 | 5 / 12 | 16 | 0,013 | 38 |
шламоотводитель OISm 200/65 | 219 | 76,1 | 410 | 375 | 1,2″ | — | 1 1/4″ | 500 | 7 / 14 | 16 | 0,013 | 38 |
шламоотводитель OISm 250/80 | 273 | 88,9 | 505 | 430 | 1,2″ | — | 1 1/4″ | 600 | 10 / 20 | 16 | 0,027 | 58 |
шламоотводитель OISm 300/100 | 324 | 108 | 605 | 570 | 1,2″ | — | 1 1/2″ | 700 | 13 / 28 | 16 | 0,046 | 115 |
шламоотводитель OISm 400/100 | 406 | 108 | 1430 | 680 | 1,2″ | 1051 | 1 1/2″ | 750 | 18 / 36 | 16 | 0,084 | 210 |
шламоотводитель OISm 450/125 | 457 | 133 | 1550 | 735 | 1,2″ | 1090 | 1 1/2″ | 800 | 22 / 44 | 16 | 0,117 | 275 |
шламоотводитель OISm 500/150 | 508 | 159 | 1660 | 800 | 1,2″ | 1172 | 1 1/2″ | 850 | 35 / 70 | 16 | 0,167 | 385 |
шламоотводитель OISm 600/150 | 620 | 159 | 1955 | 900 | 1,2″ | 1405 | 2″ | 550 | 50 / 100 | 16 | 0,302 | 490 |
шламоотводитель OISm 600/200 | 620 | 219,1 | 1955 | 900 | 1,2″ | 1375 | 2″ | 550 | 60 / 128 | 16 | 0,308 | 495 |
шламоотводитель OISm 700/200 | 718 | 219,1 | 2200 | 1015 | 1,2″ | 1565 | 2″ | 600 | 84 / 168 | 16 | 0,505 | 700 |
шламоотводитель OISm 800/250 | 820 | 273 | 2450 | 1185 | 1,2″ | 1735 | 2″ | 750 | 132 / 265 | 16 | 0,752 | 825 |
Область применения в Элисте и преимущества МШО OISm
Магнитный шламоотводитель OISm активно применяется в Элисте в циркуляционных контурах теплоснабжающих систем. Наиболее часто данное устройство используется на обратных трубопроводах котельных, на вводах ЦТП, ИТП, узлов учета. Целесообразность установки шламоотводителей на подобных системах не вызывает сомнения — посредством данных агрегатов организуется защита дорогостоящего оборудования, такого, как котлоагрегаты, теплообменники, насосы, датчики контрольно-измерительной аппаратуры, тепловые сети, от коррозии и отложений. Магнитные шламоотводители OISm отличаются от прочих устройств данного назначения рядом преимуществ:
- они имеют высокий уровень эффективности очистки сетевой воды;
- обладают большой производительностью;
- отличаются низким гидравлическим сопротивлением;
- предусматривают эксплуатацию в условиях продолжительного рабочего цикла;
- надежны и просты в эксплуатации.
Технические характеристики шламоотводителей OISm
Обозначение | Диаметр условного прохода, мм | Производительность, м³/ч |
---|---|---|
OISm 150/25 | 25 | 2 |
OISm 150/32 | 32 | 3,6 |
OISm 150/40 | 40 | 6 |
OISm 200/50 | 50 | 12 |
OISm 200/65 | 65 | 14 |
OISm 250/80 | 80 | 20 |
OISm 300/100 | 100 | 26 |
OISm 400/100 | 100 | 32 |
OISm 450/125 | 125 | 44 |
OISm 500/150 | 150 | 70 |
OISm 600/150 | 150 | 100 |
OISm 600/200 | 200 | 128 |
OISm 700/200 | 200 | 168 |
OISm 800/250 | 250 | 265 |
